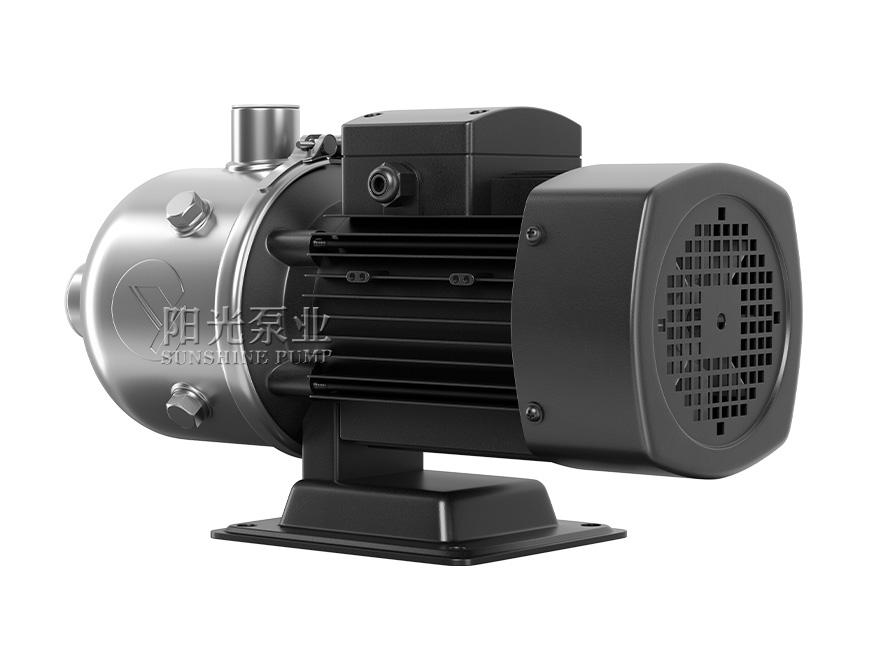

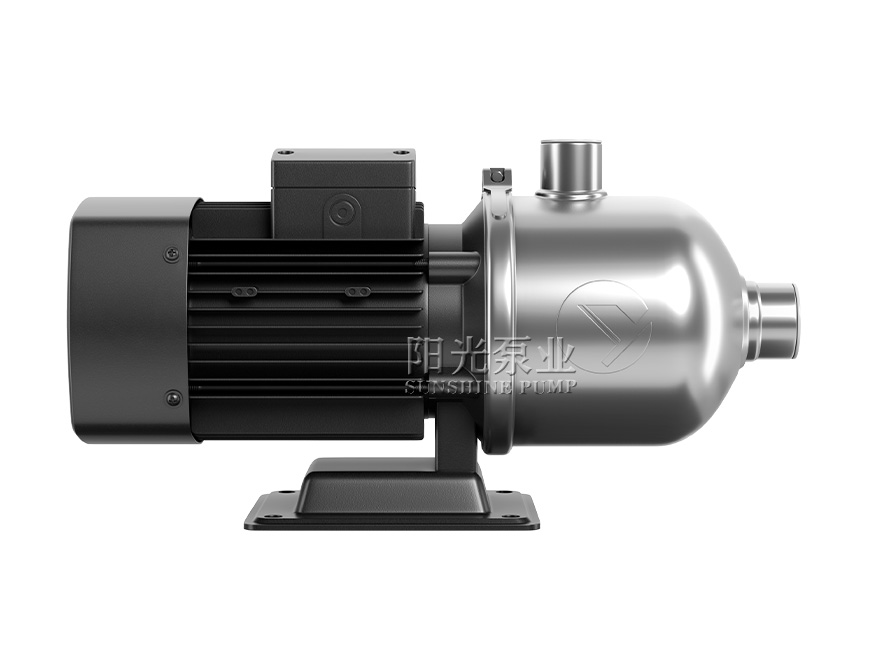

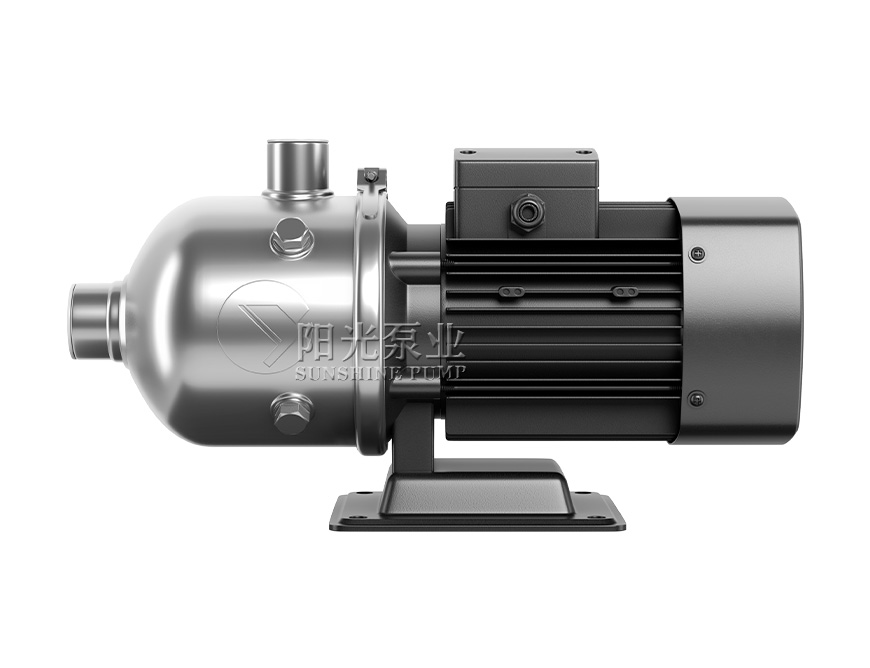

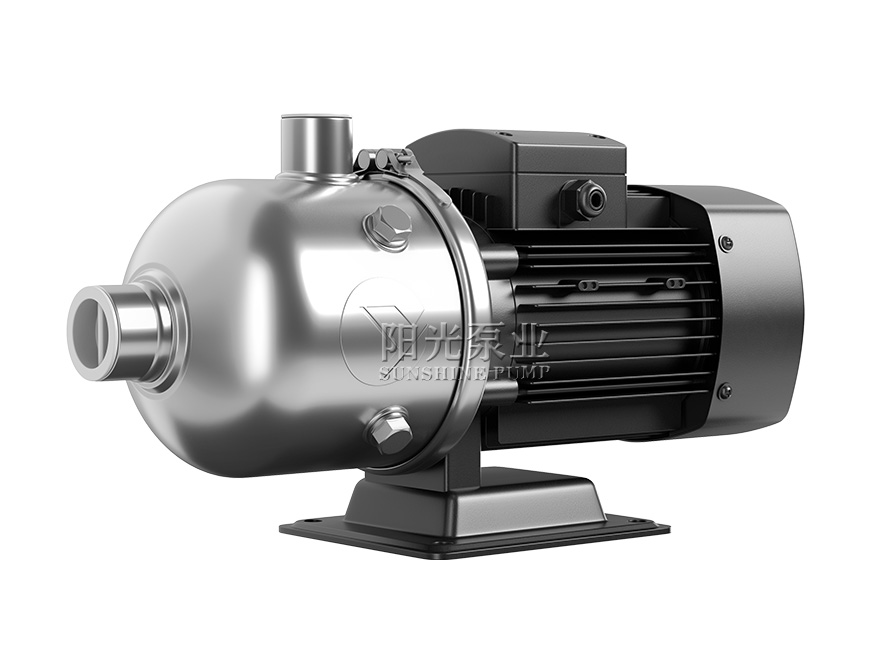

CHL/CHLF轻型段式多级泵

过流部件采用不锈钢板冲压焊接而成，耐轻腐蚀等

免费电话 在线咨询

 点击立刻咨询

CHL/CHLF轻型段式多级泵 三维视频

点击播放

产品简介

上海阳光泵业CHL，CHLK和CHLF轻型卧式多级离心泵采用了免修机械密封。泵的过流部件均采用不锈钢材料（304或316）制成，不同材质的硬质合金密封，保证了不同介质输送均无泄漏；噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声；故障率低：结构简单合理，整机无故障工作时间大大提高。具有低噪音，耐轻腐蚀，外形美观、体积小、重量轻、使用寿命长等特点。

工作条件

·稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。

·液体温度：常温型－15℃至+70℃

·热水型+70℃至+110℃

·最大环境温度：+40℃

·最大运作压力：10巴

·最大进口压力受最大运作压力限制。

·介质酸碱性：PH4~9

适用范围

主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。

结构图纸

CHL-CHLF（带水印-16号）11.06

性能参数

型号	配用电机 (kW)	流量 (m³/h)	0.5	1.0	1.5	2.0	2.5	3.0	3.5
CHL2-20	0.37	扬程 (m)	19	18	16	14	13	11	9
CHL2-30	0.55		28	27	24	21	20	18	14
CHL2-40	0.55		36	34	32	28	26	23	17
CHL2-50	0.55		46	43	40	35	33	28	22
CHL2-60	0.75		54	50	48	42	38	33	25

型号	配用电机 (kW)	流量 (m³/h)	1.0	2.0	3.0	4.0	5.0	6.0	7.0
CHL4-20	0.37	扬程 (m)	19	18	16	15	13	10	7
CHL4-30	0.75		28	27	24	22	19	15	10
CHL4-40	0.75		38	36	32	30	26	20	14

型号	配用电机 (kW)	流量 (m³/h)	5.0	6.0	7.0	8.0	9.0	10.0	11.0
CHL8-10	0.75	扬程 (m)	9.5	9.3	9	8.5	7.5	6.5	5.5
CHL8-20	0.75		19	18.5	18	17	15	13	11
CHL8-30	1.1		29	28	27	25.5	22.5	20	17.5
CHL8-40	1.5		39	38	36	34	30	26.5	22.5
CHL8-50	2.2		49	47	45	42.5	38	33.5	28

型号	配用电机 (kW)	流量 (m³/h)	8.0	9.0	10.0	11.0	12.0	13.0	14.0	15.0
CHL12-10	0.75	扬程 (m)	11.2	11	10.5	10	9.5	9	8	7
CHL12-20	1.2		22.5	22	21.5	20.5	19.5	18.5	17	15.5
CHL12-30	1.8		34.5	33.5	32.5	31	29.5	28	26	23.5
CHL12-40	2.4		46	45	43.5	41.5	39.5	37.5	35	31.5
CHL12-50	3		58	56.5	55	52.5	50.0	47	44	40

型号	配用电机 (kW)	流量 (m³/h)	8.0	10.0	12.0	14.0	16.0	18.0	20.0	22
CHL16-10	1.1	扬程 (m)	12.5	12	11.5	10.5	10	9	7.5	7
CHL16-20	2.2		25.5	24	23	22	21	19	17	15
CHL16-30	3		38.5	37	36	34	32	30	27	23

型号	配用电机 (kW)	流量 (m³/h)	10.0	12.0	14.0	16.0	18.0	20.0	22	24
CHL20-10	1.1	扬程 (m)	13.5	13	12.5	12	11	10	9	8
CHL20-20	2.2		27	26.5	25.5	25	23.5	22	20.5	19
CHL20-30	4		39.5	39	38	37.5	35.5	34	31.5	29
