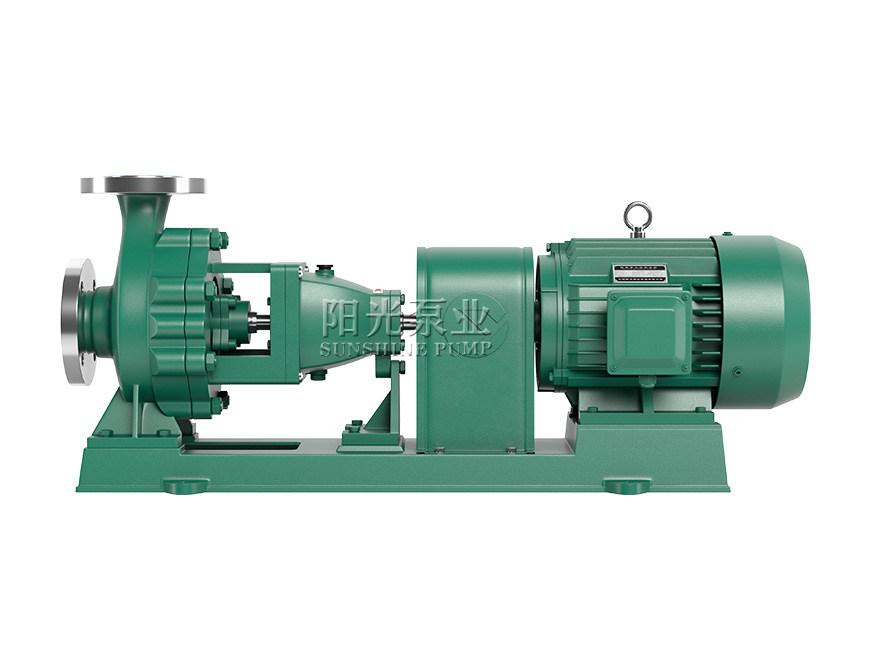

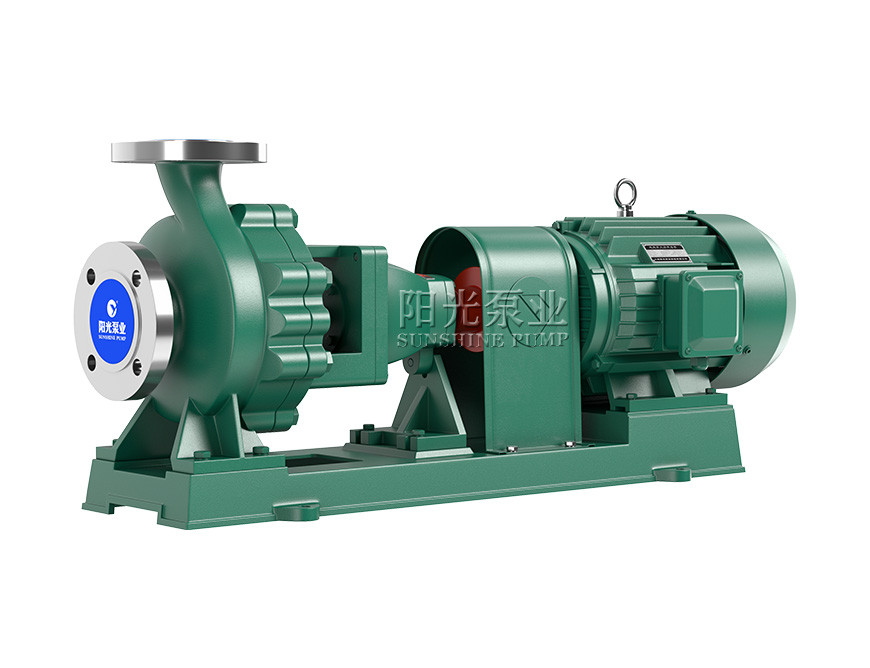

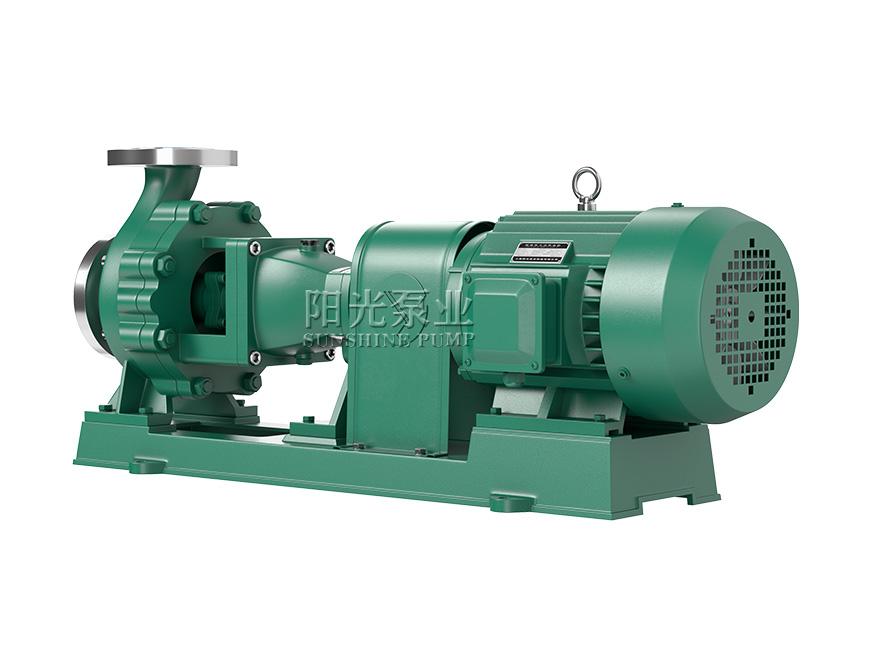

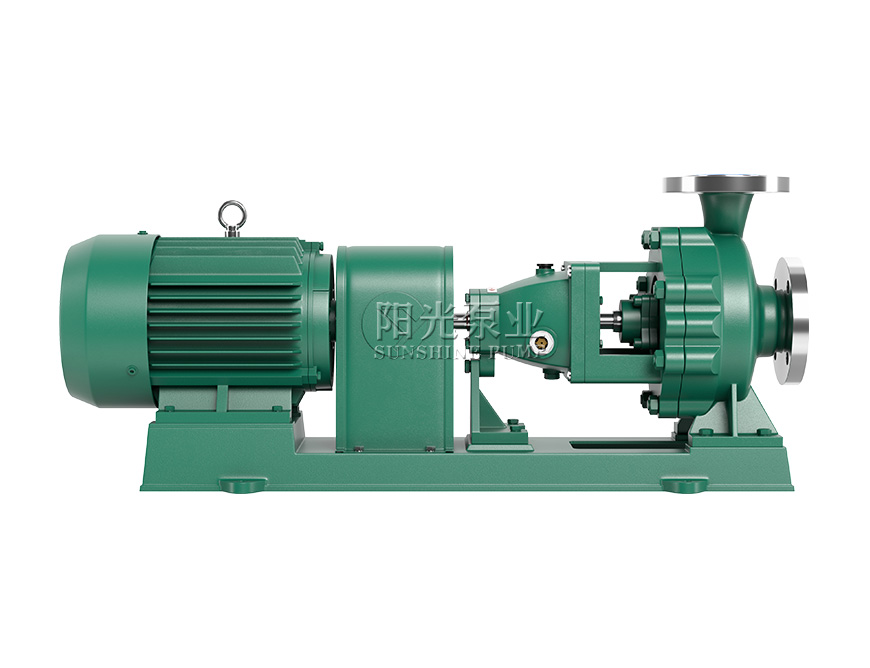

IH型不锈钢化工离心泵

用于输送各种腐蚀的或不允许污染的类似于水的介质

免费电话 在线咨询

 点击立刻咨询

IH型不锈钢化工离心泵 三维视频

点击播放

产品简介

上海阳光泵业IH型化工泵是单级单吸悬臂式离心泵，供输送不含固体颗粒具有腐蚀性、粘度类似水的液体，其标记额定性能点和尺寸等效采用国际标准，是一种用以取代F型耐腐蚀泵更新换代的节能产品，具有性能范围广、效率高、“三化”水平高和维修方便等特点，泵体材质可选不锈钢304、不锈钢316L和双相钢。

产品特点

IH型系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。

轴封形式

泵的密封型式采用机械密封，由用户根据需要适用，同时根据需要制作密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和副叶轮密封等等。

·机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。

适用范围

·输送温度在-20℃～105℃的各种腐蚀的或不允许污染的类似于水的介质。

·适用于化工、石油、冶金、电站、食品、制药、环保、废水处理和合成纤维等行业。

结构图纸

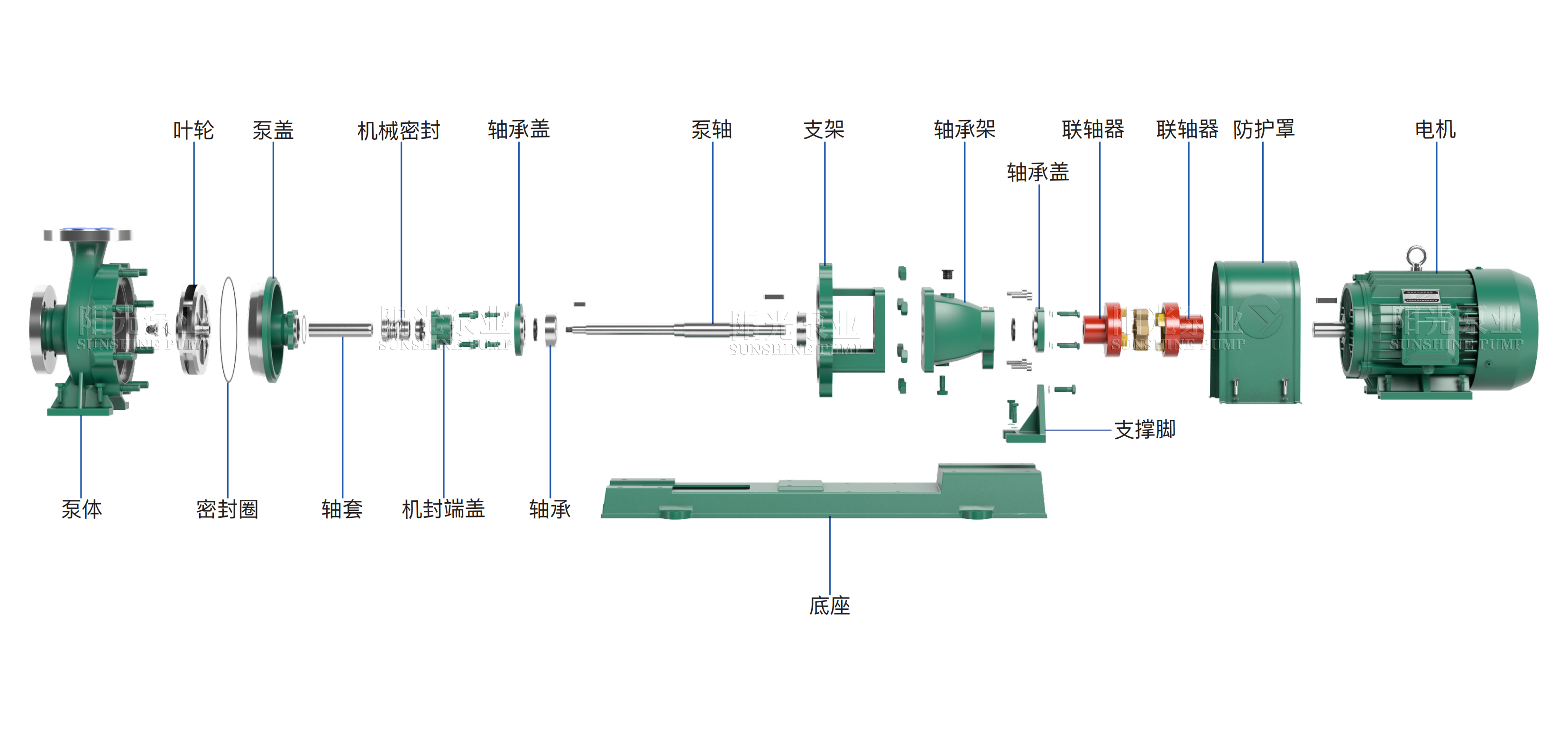

IH型不锈钢化工离心泵-爆炸图（带水印-16号）11.06

性能参数

序号	型号	流量 (m³/h)	扬程（m）	转速 (r/min）	电机功率 (kW)	进出口径 (mm)
1	IH25-20-125	3.6	20	2900	2.2	25×20
2	IH25-20-160	3.6	32	2900	3
3	IH25-20-200A	3.6	40	2900	4
4	IH25-20-200	3.6	50	2900	5.5
5	IH25-20-250A	3.6	70	2900	7.5
6	IH25-20-250	3.6	80	2900	11
7	IH32-25-125	5	20	2900	2.2	32×25 (或20)
8	IH32-25-160	5	32	2900	3
9	IH32-25-200A	5	40	2900	4
10	IH32-25-200	5	50	2900	5.5
11	IH32-25-250A	5	70	2900	7.5
12	IH32-25-250	5	80	2900	11
13	IH40-25-125	7.2	20	2900	2.2	40×25 (或32)
14	IH40-25-160	7.2	32	2900	3
15	IH40-25-200A	7.2	40	2900	4
16	IH40-25-200	7.2	50	2900	5.5
17	IH40-25-250A	7.2	70	2900	7.5
18	IH40-25-250	7.2	80	2900	11
19	IH50-32-125A	5.7	4.1	1450	0.55	50×32
20	IH50-32-125	6.3	5	1450	0.55
21	IH50-32-125A	11.3	16.4	2900	1.5
22	IH50-32-125	12.5	20	2900	2.2
23	IH50-32-125	12.5	20	2900	3
24	IH50-32-160A	5.7	6.6	1450	0.55
25	IH50-32-160	6.3	8	1450	0.75
26	IH50-32-160A	11.3	26.4	2900	2.2
27	IH50-32-160	12.5	32	2900	3
28	IH50-32-160	12.5	32	2900	4
29	IH50-32-200A	5.7	10.3	1450	0.75
30	IH50-32-200	6.3	12.5	1450	1.1
31	IH50-32-200A	11.3	41	2900	4
32	IH50-32-200	12.5	50	2900	5.5
33	IH50-32-200	12.5	50	2900	7.5
34	IH50-32-250B	5.7	15.5	1450	1.5
35	IH50-32-250A	5.9	17.5	1450	1.5
36	IH50-32-250	6.3	20	1450	2.2
37	IH50-32-250B	11	62	2900	7.5
38	IH50-32-250A	11.7	70	2900	7.5
39	IH50-32-250	12.5	80	2900	11
40	IH65-50-125A	11.3	4.1	1450	0.55	65×50
41	IH65-50-125	12.5	5	1450	0.55
42	IH65-50-125A	22.7	16.5	2900	2.2
43	IH65-50-125	25	20	2900	3
44	IH65-50-125	25	20	2900	4
45	IH65-50-160A	11.3	6.6	1450	0.55
46	IH65-50-160	12.5	8	1450	0.75
47	IH65-50-160A	22.7	26.5	2900	4
48	IH65-50-160	25	32	2900	5.5
49	IH65-50-160	25	32	2900	7.5
50	IH65-40-200A	11.3	10.3	1450	1.1	65×40
51	IH65-40-200	12.5	12.5	1450	1.5
52	IH65-40-200A	22.7	41	2900	7.5
53	IH65-40-200	25	50	2900	11
54	IH65-40-250B	11	15.5	1450	1.5
55	IH65-40-250A	11.7	17.5	1450	2.2
56	IH65-40-250	12.5	20	1450	2.2
57	IH65-40-250B	22	62	2900	11
58	IH65-40-250A	23.4	75	2900	11
59	IH65-40-250	25	80	2900	15
60	IH65-40-250	25	80	2900	18.5
61	IH65-40-315B	11	24.1	1450	3
62	IH65-40-315A	11.3	28	1450	3
63	IH65-40-315	12.5	32	1450	4
64	IH65-40-315B	22	96.5	2900	18.5
65	IH65-40-315A	23.4	109.5	2900	22
66	IH65-40-315	25	125	2900	30
67	IH65-40-315	25	125	2900	37
68	IH80-65-125A	22.6	4.1	2900	0.55	80×65
69	IH80-65-125	25	5	2900	0.75
70	IH80-65-125A	43.5	16.5	2900	4
71	IH80-65-125	50	20	2900	5.5
72	IH80-65-125	50	20	2900	7.5
73	IH80-65-160A	22.6	6.6	1450	0.75
74	IH80-65-160	25	8	1450	1.1
75	IH80-65-160A	45.4	26.4	2900	7.5
76	IH80-65-160	50	32	2900	11
77	IH80-50-200	50	50	2900	15	80×50
78	IH80-50-200	50	50	2900	18.5
79	IH80-50-200A	45.3	41	2900	11
80	IH80-50-200	25	12.5	1450	2.2
81	IH80-50-200A	22.7	10.3	1450	1.5
82	IH80-50-250	50	80	2900	22
83	IH80-50-250	50	80	2900	30
84	IH80-50-250A	47	70.5	2900	18.5
85	IH80-50-250B	44	62	2900	15
86	IH80-50-250	25	20	1450	3
87	IH80-50-250A	23.4	17.6	1450	3
88	IH80-50-250B	22	15.5	1450	2.2
89	IH80-50-315	50	125	2900	37
90	IH80-50-315A	47	110	2900	30
91	IH80-50-315B	44	97	2900	30
92	IH80-50-315	25	32	1450	5.5
93	IH80-50-315A	23.5	28.3	1450	5.5
94	IH80-50-315B	22	24.2	1450	5.5
95	IH100-80-125	100	20	2900	11	100×80
96	IH100-80-125A	92	17	2900	7.5
97	IH100-80-160	100	32	2900	18.5
98	IH100-80-160	100	32	2900	15
99	IH100-80-160A	91	26.5	2900	11
100	IH100-80-160	50	8	1450	2.2
101	IH100-80-160A	45.5	6.6	1450	1.5
102	IH100-65-200	100	50	2900	30	100×65
103	IH100-65-200	100	50	2900	22
104	IH100-65-200A	91	41.5	2900	18.5
105	IH100-65-200	50	12.5	1450	3
106	IH100-65-200A	45.5	10.3	1450	2.2
107	IH100-65-250	100	80	2900	37
108	IH100-65-250A	93.5	70	2900	30
109	IH100-65-250B	88	62	2900	30
110	IH100-65-250	50	20	1450	5.5
111	IH100-65-250A	45.5	17.4	1450	4
112	IH100-65-250B	44	15.5	1450	4
113	IH100-65-315	100	125	2900	75
114	IH100-65-315A	93.5	109	2900	55
115	IH100-65-315B	88	97	2900	45
116	IH100-65-315	50	32	1450	11
117	IH100-65-315	50	32	1450	7.5
118	IH100-65-315A	46.5	28	1450	7.5
119	IH125-80-160	150	28	2900	30	125×80
120	IH125-80-160	150	28	2900	22
121	IH125-80-160A	140	24	2900	18.5
122	IH125-100-200	200	50	2900	45	125×100
123	IH125-100-200	200	50	2900	55
124	IH125-100-200A	182	41.5	2900	37
125	IH125-100-200	100	12.5	1450	5.5
126	IH125-100-200A	91	10.3	1450	4
137	IH125-100-250	200	80	2900	75
128	IH125-100-250A	186.5	69.5	2900	55
129	IH125-100-250B	175.5	61.5	2900	45
130	IH125-100-250	100	20	1450	11
131	IH125-100-250A	93	17.4	1450	7.5
132	IH125-100-315	200	125	2900	110
133	IH125-100-315A	180	109	2900	90
134	IH125-100-315B	175	96	2900	75
135	IH125-100-315	100	32	1450	15
136	IH125-100-315A	90	27.3	1450	11
137	IH125-100-315B	87.5	24	1450	11
138	IH125-100-400	100	50	1450	30
139	IH125-100-400A	91	41	1450	22
140	IH150-125-250	200	20	1450	18.5	150×125
141	IH150-125-250	200	20	1450	22
142	IH150-125-315	200	32	1450	30
143	IH150-125-315	200	32	1450	37
144	IH150-125-315A	182	25.5	1450	22
145	IH150-125-400	200	50	1450	45
146	IH150-125-400	200	50	1450	55
147	IH150-125-400A	182	41	1450	37
148	IH200-150-250	400	20	1450	37	200×150
149	IH200-150-250	400	20	1450	45
150	IH200-150-250A	363	16.2	1450	30
151	IH200-150-315	400	32	1450	45
152	IH200-150-315	400	32	1450	55
153	IH200-150-315A	363	25.5	1450	37
154	IH200-150-400	400	50	1450	75
155	IH200-150-400	400	50	1450	90
156	IH200-150-400A	363	41	1450	55
